インナーCVに関係する加速シャダーの主な原因ジョイントウェア
Yuhuan Bayzo Machinery Co., Ltd.はプロフェッショナルです アウター等速ジョイントメーカー 中国の自動車部品製造の中心地である浙江省玉環市に拠点を置いています。等速ジョイントやドライブシャフト、アウターCVなどの研究開発・製造・販売を行っております。ジョイントはハーフ シャフトのホイール側に構築されており、そこでエンジン トルクをハブに伝達し、車両のステアリングのたわみを支えます。
当社の製品範囲は、延長スプライン シャフトを備えたホイール側アウトボード ジョイント、ABS リング バージョン、耐摩耗性および耐衝撃性のバリエーション、耐腐食性の乗用車用ジョイント、および駆動システム ジョイントをカバーしています。当社は、世界中の自動車アフターマーケットの顧客、販売代理店、プロジェクトバイヤーに、OE番号、サンプル、または図面から開発された製品を供給しています。
なんてアウターCVなんだろう。ドライブトレイン内のジョイント
として アウター等速ジョイントメーカー メーカー では、製品構成をアプリケーション、動作制限、インターフェイス、プロジェクトごとに定義された受け入れ基準に適合させます。
外側のCVジョイントはホイール側に取り付けられ、ハブAssyに接続されます。動力はエンジンからハーフシャフトを通ってアウタージョイントに流れ、ホイールを駆動します。車軸のステアリング端に位置するため、インナージョイントよりも大きな振れ角で動作し、自動車のステアリング機能を担います。
トルク伝達と高角度関節の組み合わせにより、ボール トラックの形状、ケージとボールの品質、スプラインのフィット、ブーツのシーリング、ベル ハウジングの強度といった設計の優先順位が決まります。当社のアウタージョイントは、一般的な金属部品ではなく、これらの機能を考慮して製作されています。
当社の外側の履歴書関節範囲
アプリケーションに適合するバリアントのセットとしてアウター ジョイント ファミリを提示します。それぞれが特定の車両の状態や設置要件に対応します。
延長スプラインシャフトジョイント
スプラインシャフトの長さがハブとベアリングのパッケージによって固定されるレイアウト用。例: 43460-69035 アウターCV延長スプラインシャフト付きジョイント .
ABS リングのバージョン
車輪速度をジョイント部で感知する車両用の ABS リングが組み込まれたホイール側ジョイント。例: 43420-06710 フロントホイールアウター C.V. ABSリング付きジョイント .
耐摩耗性と耐衝撃性のジョイント
表面硬度と衝撃挙動が重要となる、より重いデューティサイクルや荒れた路面状況向け。例: 6QE498099 耐摩耗性アウター C.V.ジョイント および 96474835 耐衝撃性自動車車軸アウター C.V.ジョイント。
耐食性と駆動システムのジョイント

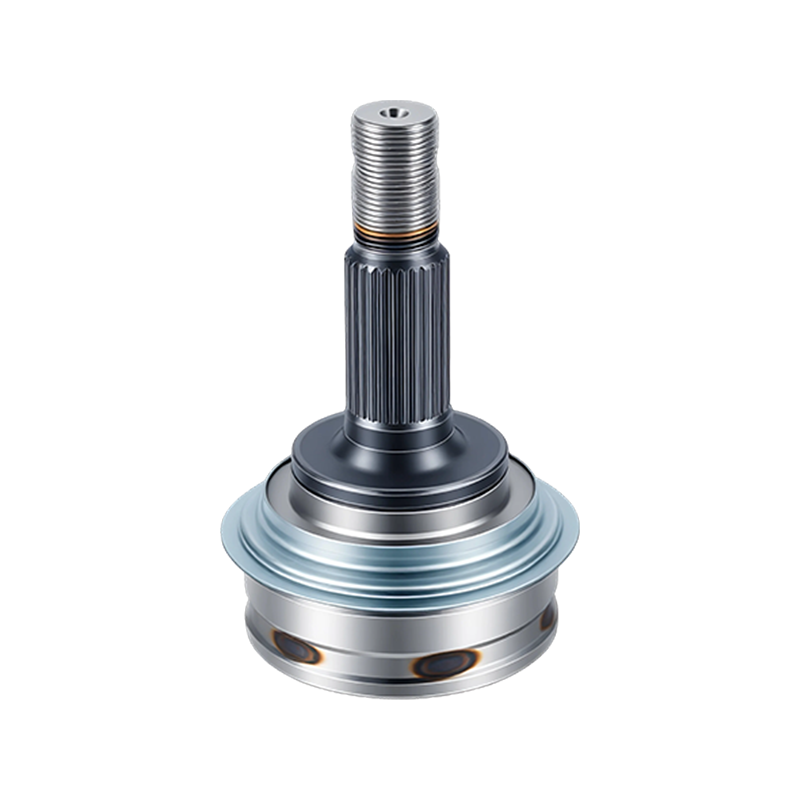

濡れた市場または塩分にさらされる市場向けの表面保護されたジョイントと、乗用車の駆動システムのジョイント。例：GM-824耐食アウター等速ジョイント、TO-04アウター等速ジョイント。
アウタージョイントがドライブトレインの全範囲に適合する場所
アウタージョイントは当社が製造するアクスルシステムの一部です。以下の表は、当社の製品ファミリーがどのように関連しているかを示しているため、プロジェクトは単一のジョイント、ブーツ キット付きのジョイント、または完全なシャフト アセンブリとして見積もることができます。
| 製品ファミリー | 位置・機能 | 代表的な用途 |
|---|---|---|
| 外側のCVジョイント | ホイール側、高偏向角、ステアリングデューティ | 前輪駆動と独立したリアサスペンション |
| 内部履歴書ジョイント | 伝達側、プランジおよび長さの補償 | ディファレンシャルおよびトランスアクスル出力 |
| 三脚ジョイント | インボード位置用のローラータイププランジジョイント | フロントアクスルインボードと一部のリアアクスル |
| CVブーツキット | シール、グリース保持、汚染除去 | 共同サービスおよび修理キット |
| 完全なドライブシャフトアセンブリ | 1 つのバランスのとれたシャフト上の内側と外側のジョイント | 直接交換用アクスルユニット |
| ドライブシャフト部品 | シャフト、ジョイントおよび関連金属部品 | 修理、再構築、組み立ての供給 |
私たちが取り組む重要な仕様
アウタージョイントは、そのインターフェースが車両と一致する場合にのみ正しくなります。当社の生産および検査計画は、適合性と耐用年数を決定する寸法と機能に重点を置いています。
- スプライン形状 — 歯の数、長径と短径、圧力角、ハブ境界面のはめあいクラス。
- ボールトラックとケージ — トラックの形状、ボールの直径、ケージウィンドウの品質。これらが総合的に関節の滑らかさとトルク容量を左右します。
- ベルハウジングの寸法 — 外径、面の位置、ハブとベアリングに対する取り付けの特徴。
- ABSリング — ホイール速度感知がジョイントに統合されている場所の存在、位置、および歯の数。
- 材質と熱処理 — デューティサイクルに合わせて選択された貫通硬化または肌硬化鋼種。加工中に表面硬度と仕上げが制御されます。
- シーリング — ブーツの材質、クランプの種類、グリース充填により、ジョイントを水、埃、グリースの損失から保護します。
構成オプションとカスタム開発
お客様のサンプル、図面、OE番号に基づいて開発とカスタマイズをサポートします。つまり、プロジェクトは摩耗部品、技術図面、またはカタログ参照から開始でき、そこから確認された仕様に到達します。
- ジョイントのバリエーションの選択: 標準、拡張スプライン シャフト、ABS リング、耐摩耗性または耐腐食性の実行。
- 対象車両のハブとハーフシャフトに合わせてスプラインとインターフェースを適合させます。
- 湿気の多い、沿岸または冬の塩の市場向けの表面処理とコーティングの選択肢。
- サービス環境に合わせたブーツ キットの組み合わせ、グリスの仕様、クランプの選択。
- 顧客の要件に基づいたパッケージング ソリューション、ブランド ラベリング、および関連するカスタマイズ。
機械加工、組立、品質管理
BAYZOはCVに焦点を当てています。ジョイント、ドライブシャフト、自動車のドライブトレインコンポーネントをCNC加工、組立て、検査し、安定したアフターマーケット供給をサポートします。 CNC 旋削、フライス加工、研削プロセスは、加工精度、表面仕上げ、生産の一貫性に注意を払い、ドライブトレイン コンポーネントの主要な寸法を制御するのに役立ちます。
品質管理は、原材料から機械加工、組み立て、梱包、出荷に至るまで行われます。組み立てから最終検査まで、フィッティング精度、外観の一貫性、製品の性能が安定するように主要な生産ステップを管理し、出荷前にすべての注文をチェックします。
バッチと在庫の規律: 半完成部品、完成部品、製品カテゴリはバッチで管理され、注文への対応、配送効率、アフターマーケット プログラムの長期供給安定性が向上します。
設置、メンテナンス、保守性
外側のジョイントはアクスルの整備の一環として交換されるため、実際的な問題はブーツの完全性、グリースの状態、スプラインの摩耗です。シャフト上のジョイントの正しい設置、適切なクランプ張力、および適切なグリースの充填によって、ジョイントの使用期間が決まります。
- 整備間隔ごとにブーツに亀裂、裂け目、グリースの漏れがないか点検してください。
- ステアリングが完全にロックされたときにカチッという音や振動がないか確認します。これはボール トラックまたはケージの摩耗を示します。
- ABS リングの状態と ABS 装備のジョイントの歯の完全性を確認します。
- 汚れが発生した場合は、ブーツキットとグリスをジョイントごと交換してください。
- 回転率の高い車両プラットフォーム用に、スペアのジョイントとブーツ キットを在庫しておきます。
ソリューションの構成に使用する情報
適切な構成と見積もりを準備するために、次のプロジェクト入力に基づいて作業します。これらがより正確に定義されるほど、ジョイントのバリアントと生産計画をより早く確認できるようになります。
| プロジェクト入力 | 何が決まるのか |
|---|---|
| OE番号、サンプルまたは図面 | ベース ジオメトリ、スプラインの形状、および境界面の寸法 |
| 車両モデルとアクスル位置 | ジョイントのバリエーション、たわみ要件、ABS リングの必要性 |
| デューティサイクルと道路状況 | 材質、熱処理、表面保護 |
| 目標数量と発注パターン | バッチ計画、在庫手配およびスケジュール設定 |
| パッケージングとブランディングの要件 | 箱のデザイン、ラベル、出荷範囲 |
| 目的地市場 | コーティングの選択と文書化の範囲 |
よくある質問
工場ですか、それとも商社ですか？
当社は自社生産・検査体制を備えた専門メーカーとして、お客様に安定供給しております。当社の工場は中国の自動車部品製造の中心地である浙江省玉環市にあります。
外側のCVのカスタマイズをサポートしていますか?関節？
はい。当社は、お客様のサンプル、図面、または OE 番号に基づいて、ジョイントのバリエーション、スプライン インターフェイス、表面処理、ブーツ キットの組み合わせをカバーする開発とカスタマイズをサポートします。
主にどの市場に輸出していますか?
当社の製品はヨーロッパ、アメリカ、中東、東南アジア、アフリカ、オーストラリア、その他の地域に輸出され、世界の自動車アフターマーケットの顧客にサービスを提供しています。
カスタムのパッケージやブランドを提供できますか?
はい、お客様の要件に基づいて、パッケージング ソリューション、ブランド ラベリング、および関連するカスタマイズ サービスを提供できます。
製品の品質をどのように管理していますか?
原材料、加工、組立、梱包、出荷に至るまで徹底した品質管理を行っております。 CNC 旋盤、フライス加工、研削は主要な寸法を管理し、安定した信頼性の高い製品を保証するために、各注文は出荷前にチェックされます。
アウタージョイントをドライブシャフトやブーツキットと一緒に供給してもらえますか？
はい。当社の製品範囲は外側および内側の CV をカバーします。ジョイント、トリポッド ジョイント、ブーツ キット、完全なドライブ シャフト アセンブリおよびドライブ シャフト コンポーネントが含まれるため、プログラムは個別のジョイントまたは組み立てられたアクスル ユニットとして供給できます。利用可能なファミリーについては、当社の全製品をご覧ください。
