Yuhuan Bayzo Machinery Co., Ltd. は、中国の自動車部品製造の中心地である浙江省玉環市に拠点を置く等速ジョイントとドライブシャフトの専門メーカーです。当社は研究開発、生産、販売を 1 つの施設で行っており、ヨーロッパ、アメリカ、中東、東南アジア、アフリカ、オーストラリアの自動車アフターマーケットの顧客に完全な CV アクスル アセンブリとドライブ シャフト コンポーネントを供給しています。
私たちの 自動車等速ドライブシャフト 範囲は、インナーおよびアウタージョイントとブーツを備えた完全なハーフシャフトアセンブリから、個別のスタブシャフト、三脚ジョイント、フィッティングキットに至るまで、前輪および四輪駆動のアプリケーションをカバーしています。ドライブシャフトの年間生産量は30万本を超え、CNC旋削、フライス加工、研削、組み立て、最終検査によって支えられています。
このカテゴリーで製造しているもの
ドライブ シャフトは、加速、制動、コーナリング、凹凸のある路面でのプランジ、関節運動、曲げ荷重を吸収しながら、トランスミッションまたはディファレンシャルからホイールにトルクを伝達します。当社は完全なアセンブリと、それらを保守可能にするコンポーネントの両方を構築するため、各市場の修理プロファイルに応じて、アフターマーケット プログラムをアセンブリ レベルまたは部品レベルで提供できます。

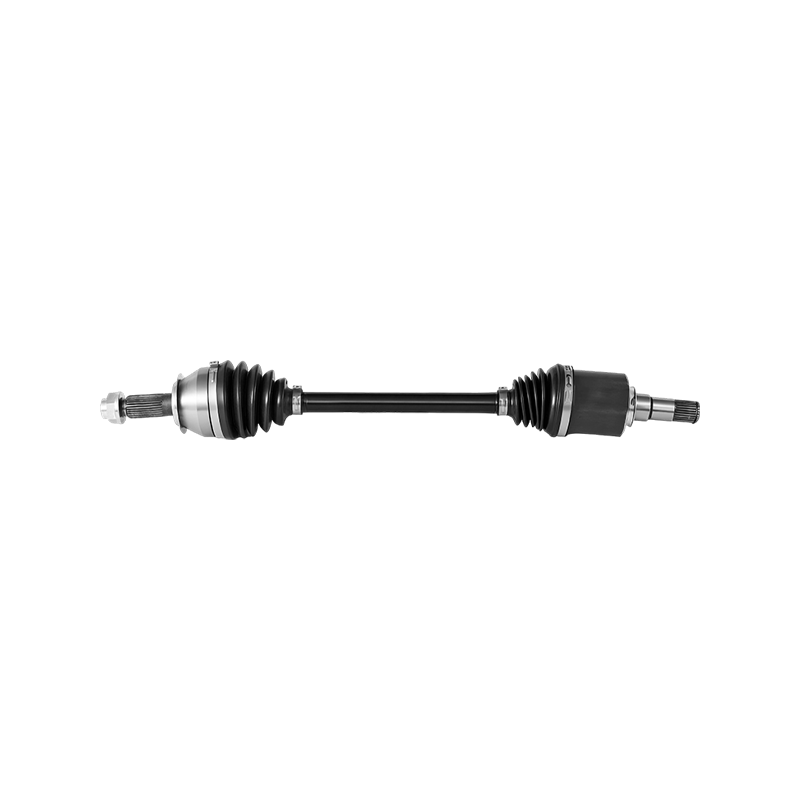

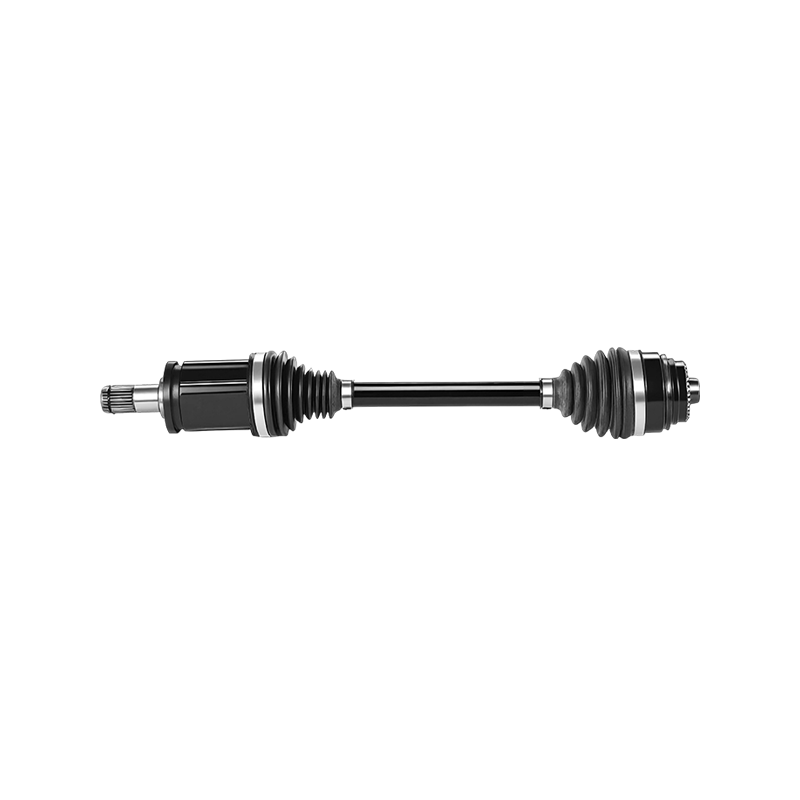

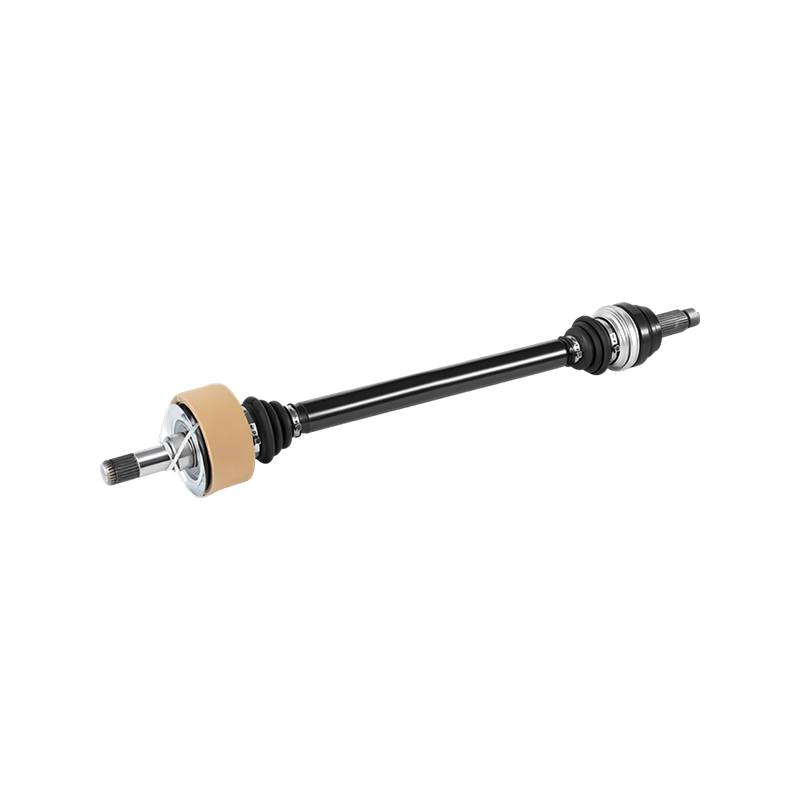

完全なドライブシャフトアセンブリ
内側と外側のジョイント、ブーツ、グリース、クランプ、ナットを備えた完全に組み立てられた CV アクスル - すぐに交換装備できます。フロントアクスルシャフト、ハーフシャフト、中間サポート付きアセンブリが含まれます。
ドライブシャフト部品
スタブ シャフト、アクスル シャフト、トリポッド ベアリング、内側および外側 CV ジョイント、ゴム ブーツ、保持ストリップ、クランプ、ナット、および修理レベルの供給用の潤滑グリース。
どちらの製品レンジも当社と並んでいます。 履歴書ジョイント プログラム、これには以下が含まれます 内部履歴書ジョイント , 外側のCVジョイント 、三脚ジョイントとCVブーツキットの供給。
範囲とアプリケーションのマッチング
以下の表は、当社の供給範囲が一般的な車両および修理用途にどのように対応しているかを示しています。参照番号は現在のカタログの例です。 OE番号、顧客のサンプルまたは図面に基づいて構築します。
| 製品タイプ | 代表的な用途 | 主要な構成変数 |
|---|---|---|
| 完全なCVアクスルアセンブリ | 前輪駆動装置の交換、工場修理 | シャフト長さ、スプライン数、ジョイント種類、ABSリング、ブーツ材質 |

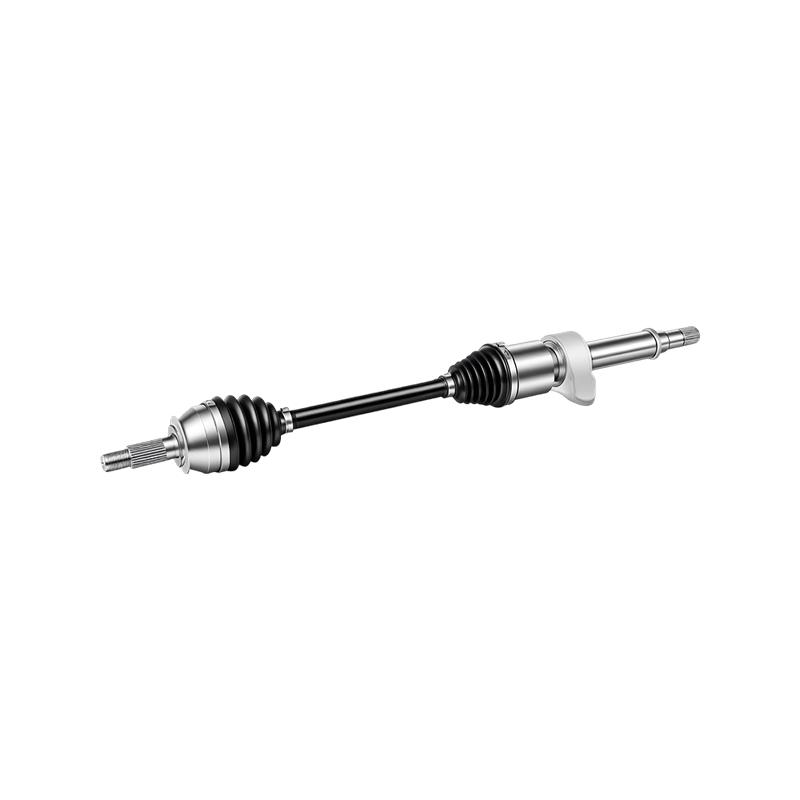

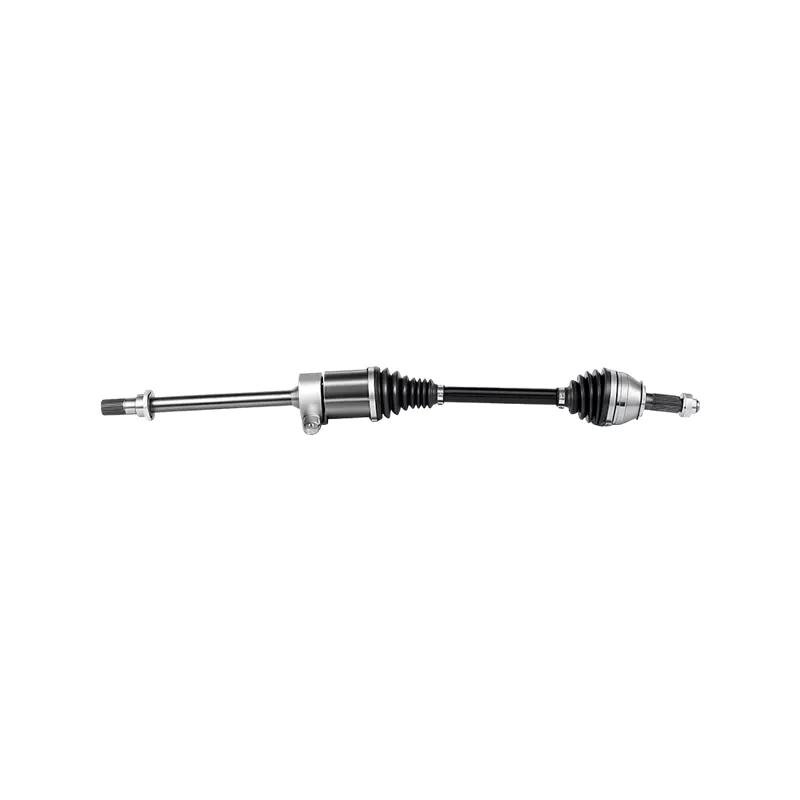

| 中間サポート付きアセンブリ | 不等長ハーフシャフト、高出力ドライブトレイン | ベアリングブラケットの位置、シャフト径、バランス要件 |

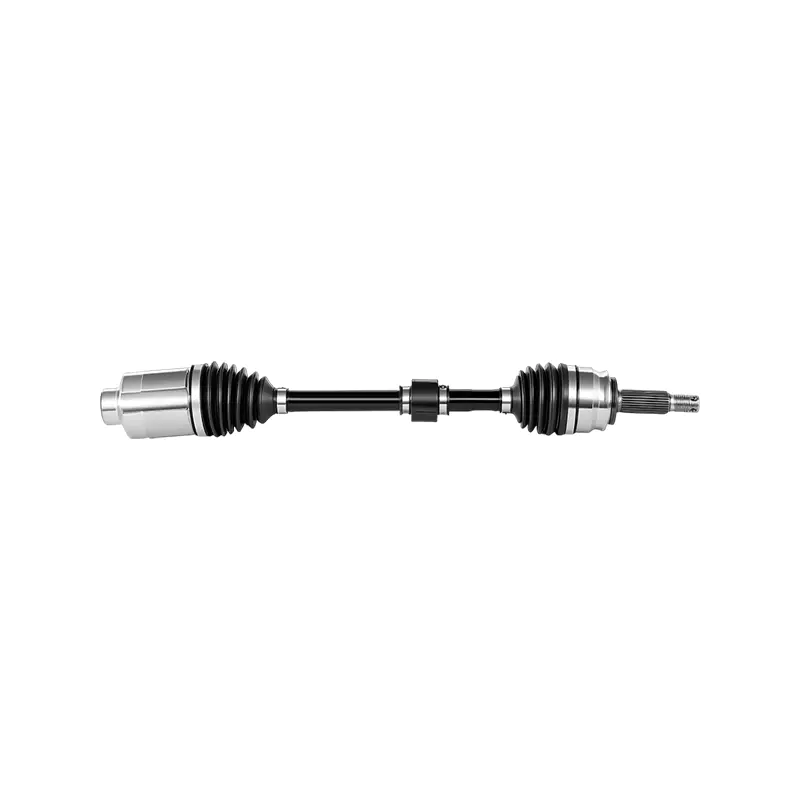

| 四輪駆動・SUV用アクスルシャフト | SUVおよび4WDのフロントアクスル交換 | 定格トルク、ジョイント関節角度、シール構造 |
| スタブシャフト/アクスルシャフト | コンポーネントレベルの修理および組み立てプログラム | スプライン形状、硬度、表面仕上げ、長さの許容差 |
| ブーツ、グリス、フィッティングキット | 関節の修復と予防保守 | ブーツコンパウンド、クランプタイプ、グリースのグレードおよび充填量 |
材料、加工および重要な仕様
ドライブ シャフトはトルク、衝撃、曲げ荷重が組み合わされた状態で動作するため、材料の選択と熱処理によって耐用年数が決まります。当社では、CNC 旋盤、フライス加工、研削装置でシャフトとジョイント ハウジングを機械加工し、取り付けや NVH の動作を決定する寸法を制御します。
- シャフト本体： 中炭素鋼または合金鋼、ベアリングとスプラインゾーンに高周波焼き入れ。
- スプライン: プロファイル、カウント、圧力角、および嵌め合いクラスが相手ジョイントまたはハブに一致します。
- ジョイントインターフェイス: ステアリングアーティキュレーション用のボールタイプのアウタージョイント。三脚またはプランジ用インナージョイント。
- ブーツ: 温度範囲とグリースの適合性を考慮して選択されたゴムまたは熱可塑性コンパウンド。
- バランス: 道路速度での振動を制限するために、アセンブリの走行バランスがチェックされています。
- 表面保護: シャフト露出部とジョイントハウジングに防錆処理を施します。

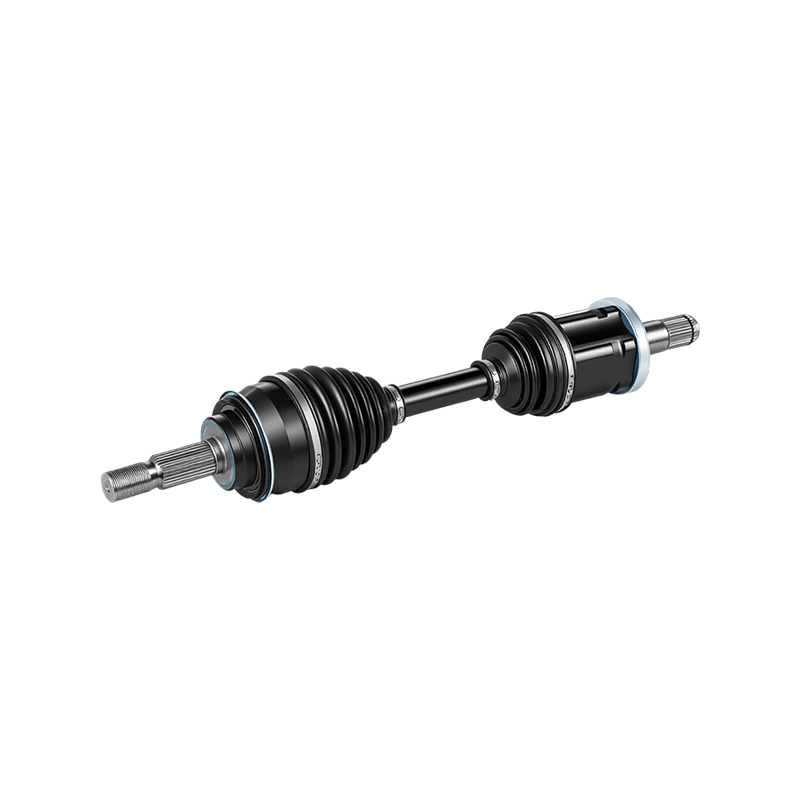

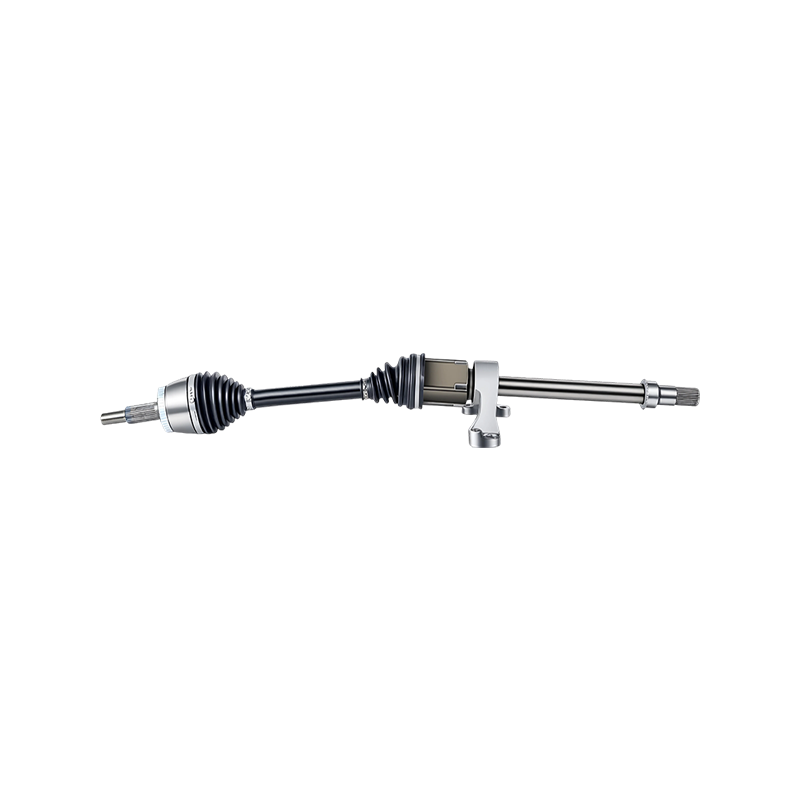

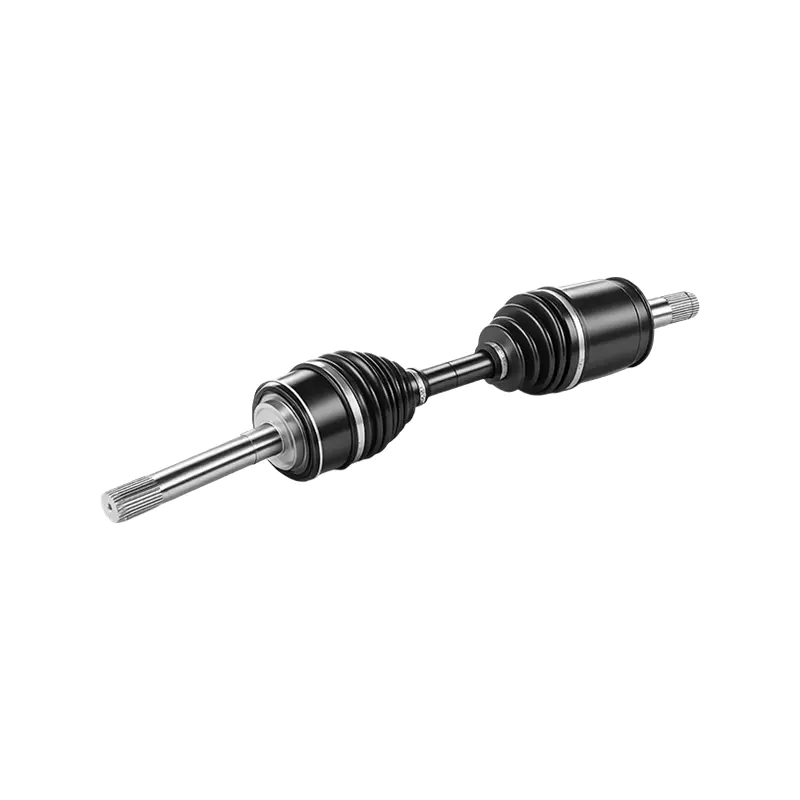

典型的なカタログ例には、43430-60040 高靭性自動車等速アクスル、SA3HE-2203020A 中間サポート付き CV アクスル アセンブリ、および 43430-0K070 ヘビーデューティ CV ジョイント アクスル シャフトが含まれます。
カスタム開発とOEM/ODMサポート
OE番号、物理サンプル、または寸法図からドライブシャフトを開発します。ワークフローは対象車両との製品マッチングから始まり、サンプルの確認、サンプルが承認されるとバッチ生産に移ります。これは、単一の固定カタログを保持せずに、複数の車両プラットフォームをカバーする必要があるアフターマーケット プログラムに適しています。
- 提供されたサンプルまたは摩耗したユニットからのリバース エンジニアリング。
- ツーリングまたは最初の成形品の前に寸法とスプラインを検証します。
- 量産リリース前に、フィッティングと路上テストのためにサンプルを提出します。
- カスタムパッケージ、ブランドラベル、プライベートラベルの供給。
- リピート注文に対応するためのバッチおよびカテゴリの在庫管理。
品質管理と受け入れ
品質管理は原材料の入荷から機械加工、熱処理、組み立て、梱包まで行われます。受け取った素材は本番環境にリリースする前にチェックされます。機械加工された部品は図面の寸法と照合して検査されます。アセンブリは出荷前に、適合性、外観の一貫性、機能がチェックされます。
- 原材料の検証とバッチのトレーサビリティ。
- シャフト、スプライン、ジョイントハウジングの寸法検査を工程内で行います。
- ブーツの取り付け位置、クランプトルク、グリス充填などの組立チェックを行います。
- 最終検査と出荷前の注文チェック。
- リピート注文のための検査記録とサンプル保管。
設置、メンテナンス、保守性
正しく取り付けるとジョイントの寿命が保護されます。シャフトは、スプラインを強制的に取り付けることなく、指定されている場合は新しいナットとクランプを使用し、ブーツが完全に垂れ下がった状態で伸びたり挟まれたりしないように位置決めして取り付ける必要があります。取り付け後、路上テストでバランスを確認し、ステアリング範囲全体でビンディングがないことを確認します。
メンテナンス プログラムの場合、ブーツは最初に摩耗するアイテムです。ブーツが割れたり硬化したりすると、グリースの損失や水の浸入が発生し、ジョイントの異音や遊びの通常の原因となります。アセンブリと一緒にブーツ キット、グリース、クランプを供給することで、販売代理店は修理と予防交換の両方をサポートできます。
ソリューションの構成に使用する情報
実行可能な提案には、作業点、車両の適合性、商用フォーマットが必要です。以下のマトリックスは、要求される内容と、それによって構成が変更される理由を示しています。
| 情報 | なぜ必要なのか |
|---|---|
| OE番号、サンプルまたは図面 | 正しいシャフトの長さ、スプライン、ジョイントの組み合わせを特定します。 |
| 車両モデル、年式、トランスミッション、駆動レイアウト | 前後位置、AT/MTの種類、ジョイントの種類を確認 |
| 参照ごとの数量と注文パターン | バッチサイズ、梱包形式、在庫計画を設定します |
| パッケージングとブランディングの要件 | 中立包装、カスタム包装、またはプライベートラベル包装を決定します |
| 目的地市場と文書のニーズ | 形状のラベル付け、マーキング、出荷書類 |
よくある質問
完全なアセンブリを提供しますか、それともコンポーネントのみを提供しますか?
両方。当社は、インナージョイント、アウタージョイント、ブーツ、グリース、クランプ、ナットを備えた完全な CV アクスル アセンブリを構築し、修理プログラム用にスタブ シャフト、アクスル シャフト、トリポッド ジョイント、ブーツ キットなどのコンポーネント レベルの部品を供給します。
サンプルやOE番号からシャフトを開発できますか?
はい。お客様のサンプル、図面、または OE 番号からの開発をサポートします。これには、寸法検証、サンプル確認、サンプル承認後のバッチ生産も含まれます。
出荷前の品質管理はどのように行われていますか?
当社では、原材料の摂取、加工寸法、組立工程、最終検査を管理し、出荷前に各注文をチェックして、取り付け精度と外観の一貫性を確認します。
カスタムのパッケージングやブランディングを提供できますか?
はい。当社は、顧客の要件に基づいたパッケージング ソリューション、ブランド ラベリング、および関連するカスタマイズを提供するとともに、それを好む流通業者向けに中立的なパッケージングも提供します。
現在どの市場にサービスを提供していますか?
私たちの products serve the domestic Chinese market and are exported to Europe, America, the Middle East, Southeast Asia, Africa, Australia and other regions.
新しいリファレンスについてはどれくらいのリードタイムを計画すべきでしょうか?
タイミングは、リファレンスがすでにカタログに存在するか、サンプル開発が必要かによって異なります。 OE番号、サンプルまたは図面が確認されたら、サンプリングとバッチ生産のスケジュールを設定し、注文とともに納期計画を確認します。
