Custom Universal CV Joint Boot Kits Manufacturers

当社の CV ブーツ キットがドライブトレインで何を行うか

として ユニバーサル CV ジョイント ブーツ キット メーカー メーカー では、製品構成をアプリケーション、動作制限、インターフェイス、プロジェクトごとに定義された受け入れ基準に適合させます。

等速ジョイントは、グリースが所定の位置に保持され、研磨剤が付着しない場合にのみ機能します。ブーツは、これを可能にする障壁です。ブーツは、ケージ、ボール、軌道に対して潤滑剤を保持しながら、ステアリング角度やサスペンションのストロークに応じて曲がります。ブーツが割れると、グリースが飛び散り、路面の砂が接合部に入り込み、その結果生じる磨耗がターン時のクリック音、負荷による振動、そして最終的にはアクスルの故障として現れます。

当社では、緩んだゴム部品ではなく、完全な交換セットとしてブーツ キットを構築しているため、ワークショップや販売店は 1 回の操作で接合部を修復できます。インナーブーツとアウターブーツは異なるデザインと仕様を使用しており、互換性はありません。そのため、当社の製品群はジョイントの位置と車両の用途別に編成されています。

当社のドライブトレイン製品範囲

ブーツ キットは、より広い CV 内に収まります。ジョイントとドライブシャフトのプログラム。以下の表は、各ファミリーがアフターマーケットまたはアセンブリ要件にどのように適合するかを示しており、プロジェクトを単一の供給範囲として見積もることができます。

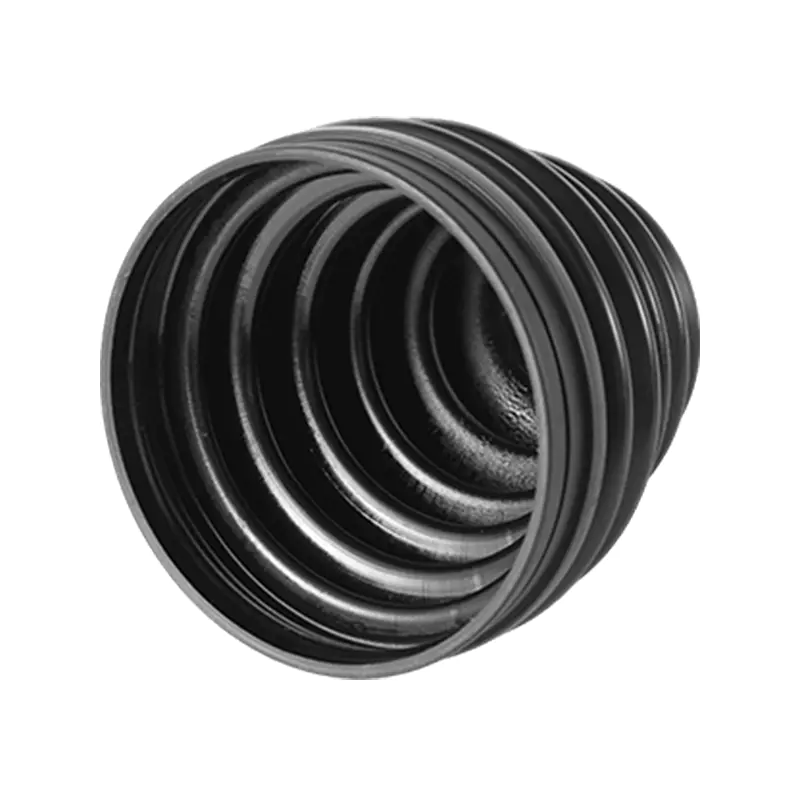

現在生産されている代表的なブーツ アイテムは、103-2140/04438-16080/04427-0K020 弾性ゴム CV ジョイント防塵保護ブーツと 04427-0K020 漏れ防止ドライブ シャフト ボール ケージ CV ベローズ カバーの 2 つです。どちらも、取り付けに必要なシールおよび固定部品が付属したブーツキットとして提供されます。

ブーツの構造と素材の選択

ブーツの寿命は、コンパウンド、壁の厚さ、関節運動時のたたみ方によって決まります。当社では、一般的なアフターマーケット向けに弾性ゴムでブーツを成形しています。このアフターマーケットでは、単一の硬度の数字よりも、オゾン、グリースの攻撃、および繰り返しの屈曲に対する耐性が重要です。ネオプレンおよび熱可塑性プラスチックグレードは、顧客の市場がより高い温度耐性または改善された低温柔軟性を要求する場合に使用されます。

• 化合物: グリースの種類と使用温度範囲に合わせて、弾性ゴム、ネオプレン、または熱可塑性エラストマーを選択します。
• ジオメトリ: 畳み込み数とプロファイルは、ジョイントの最大関節角度とプランジ移動量によって設定されます。
• シール面: ブーツが締め付けられることなくジョイントハウジングとシャフトに収まるように、ボアとショルダーの寸法が制御されています。
• 修正: シャフトとハウジングの直径に合わせたサイズの金属クランプと、ブーツネックに適したバンド幅を備えています。
• グリスチャージ： ジョイントごとに数量が指定されているため、取り付け中にブーツが不足したり過剰に充填されたりすることはありません。

さまざまな車種に適合するアプリケーション

ブーツ キットは新車の組み立てではなく修理の際に消費されるため、その範囲は管理可能な数のリファレンスで幅広いモデルをカバーする必要があります。当社では、ジョイントの位置、シャフト直径、ブーツネックの寸法、および交換する OE 番号ごとにキットをグループ化しているため、販売代理店は重複を掲載することなく、売上高の高い車両をカバーするカタログを作成できます。

乗用車と小型商用車は、特に内外ジョイントが露出した位置で走行する前輪駆動プラットフォームで需要を独占しています。乗り心地の高い車両や荷重が重いと関節運動と熱の蓄積が増加します。そのような用途では、より強力な壁セクションと低い周囲温度でも柔軟性を維持するコンパウンドを備えたブーツの恩恵を受けます。

生産前に確認する仕様

すべてのブーツ キットは、小さな寸法と材料の決定によって定義されます。サンプル段階でそれらを確認することで、プログラムの後半でのフィッティングの返品を防ぐことができます。

• ジョイント位置: インボードまたはアウトボード、およびアクスルが三脚インボード設計を使用するジョイント タイプ。
• ブーツ座面のシャフト直径とハウジング穴。
• ブーツの長さ、畳み込みプロファイル、最大関節角度。
• コンパウンドグレードと目標使用温度範囲。
• クランプの種類、材質、バンドの寸法。
• グリースの種類とキットごとの充填重量。
• キット内容: ブーツ、クランプ、グリース袋、サークリップまたは保持部品 (該当する場合)。

製造と品質管理

Bayzo は、中国の自動車部品製造の中心地である浙江省玉環市で事業を展開しており、外部委託取引ではなく社内で生産と検査を行っています。当社のプロセスは、原材料管理から成形、金属部品の CNC 加工、組み立て、最終検査まで実行され、各段階はバッチ全体で同じ寸法と外観基準に保たれます。

特にブーツ キットの場合、管理ポイントには、化合物のバッチ検証、成形肉厚と畳み込み形状、座面の寸法、クランプのフィット感、キットの完全性が含まれます。完成したキットは、出荷前に取り付け精度、外観の一貫性、内容が正しいかどうかをチェックされます。これは、安定したアフターマーケット供給の実用的な基盤です。

OEM/ODM開発とカスタマイズ

お客様のサンプル、図面、または OE 番号からブーツ キットを開発します。一般的な開発シーケンスは、基準データから始まり、適合試験用の適合サンプルに進み、サンプルが確認されるとバッチ生産に進みます。カスタムパッケージ、ブランドラベル、市場固有のキット内容は、同じプログラムの一部として利用できます。

お客様がブーツ単体ではなく完全なアクスル要件を提供する場合、CV と一緒にブーツ キットも見積もることができます。ジョイントとシャフトのアセンブリなので、ジョイント、ブーツ、ハードウェアが 1 つの適合するセットとして届きます。

設置、メンテナンス、保守性

ブート キットが予想される耐用年数に達するかどうかは、正しく取り付けられているかどうかで決まります。クランプを締める前に、ジョイントから古いグリースや破片を取り除き、新しいグリースをケージと軌道の周りに均等に塗布し、ブーツをねじらずに位置決めする必要があります。ブーツ内に閉じ込められた空気は、回転時に渦巻きを外側に押し出すため、ジョイントを再組み立てするときにブーツを通気するか均等化する必要があります。

• 整備間隔ごとにブーツに亀裂、グリースの漏れ、クランプの緩みがないか点検してください。
• ブーツとグリスを一緒に交換します。汚染後にブーツを再使用すると、ジョイントの寿命が短くなります。
• 新しいブーツを取り付ける前に、シャフトとハウジングの座面に傷がないか確認してください。
• ワークショップの在庫を簡素化するために、スペア キットを同じ参照グループにまとめます。

ソリューションの構成に使用する情報

ブート キットの構成と見積もりを準備するには、次のプロジェクト入力に基づいて作業します。顧客が OE 番号とサンプルを提供できる場合、照合はより迅速かつ信頼性が高くなります。

• 車両のメーカー、モデル、年式、車軸の位置。
• 現在提供されている OE 番号または競合他社のリファレンス。
• ブーツまたはジョイントのサンプル、または寸法図。
• ジョイントタイプ: ボールタイプのインボードまたはアウトボード、または三脚インボード。
• シール面のシャフト直径とハウジングの内径。
• 必要な化合物と使用温度範囲。
• キットの内容とパッケージ形式 (ブランド要件を含む)。
• 注文数量、納期、仕向地市場。

よくある質問

インナーCVブーツとアウターCVブーツは交換して使用できますか?

いいえ、インナーブーツとアウターブーツでは、ジョイントの関節動作やプランジの仕方が異なるため、ボア、長さ、コンボリューションプロファイル、クランプのサイズが異なります。アウターブーツをインボードジョイントに取り付けるか、その逆を行うと、通常、短い距離でグリースの損失やブーツの損傷が発生します。

ブーツ キットは完全なセットとして供給されますか? それとも個別のブーツとして供給されますか?

当社は、ブーツ、クランプ、グリースを含む完全なキットを提供し、用途に応じて保持部品も付属しています。顧客のプログラムで必要な場合は、個別のブーツも見積もることができます。

CV ブーツはどのような素材で作られていますか?

当社の標準的なアフターマーケット ブーツは弾性ゴムで成形されており、より高い温度耐性や優れた低温柔軟性が必要な用途に使用できるネオプレンおよび熱可塑性プラスチック グレードを使用できます。配合物はグリースの種類やジョイントの使用条件に応じて選択されます。

OE 番号のみからブート キットを開発できますか?

はい。 OE番号、顧客のサンプルまたは図面から開発します。 OE 番号により、ジョイント ファミリと予想される寸法を特定できます。バッチ生産の前に、サンプルまたは図面でシール面とブーツの形状を確認します。

ブーツ キットのカスタム パッケージングやブランド化は可能ですか?

当社は、市場固有のキット内容や印刷されたパッケージなど、顧客の要件に基づいてパッケージング ソリューション、ブランド ラベリング、および関連するカスタマイズを提供します。

CV ブート キットはどの市場に輸出されますか?

当社の製品は、国内市場への供給に加え、ヨーロッパ、アメリカ、中東、東南アジア、アフリカ、オーストラリアなどの地域に輸出されています。
